      電磁流量計安裝投運后，必須保證測量管在任何時刻必須完全注滿介質，電磁流量計不能在不滿管或空管的情況下正常地工作。并且在安裝的時候必須要注意電磁流量計準確測量對安裝環境的要求，本文全面總結電磁流量計在各種環境中安裝注意事項。

流動方向                    流動的正方向應與傳感器上的箭頭所指的方向一致。

前置工藝管段長度  入口直線管道最少5×DN長，有條件的情況建議10×DN長，出口管道最少3×DN長度，從電極軸線開始測量。

         改善渦流與流場畸變的影響：增加入口與出口直管段的長度或安裝整流器。在流量計上游側，若有閥門、彎頭、三通水泵等干擾流件，前置直管段應大于10×DN。通常，不需要零設定。但為了檢驗，在完全注滿介質測量管中，應可能建立零流速，所以，在流量計的下游應安裝截止閥。

測量不同的液體的混合

傳感器應安裝在混和點的下游至少30×DN處，否則流量計的輸出信號可能不穩定。

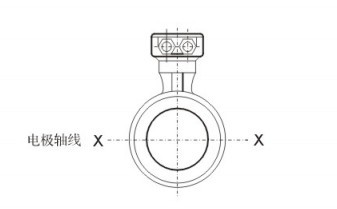

傳感器可以水平或垂直安裝水平安裝時，電極的軸線必須大致在水平方向上。如下圖所示

 留有足夠空間  由于傳感器的法蘭與外殼之間的距離有限，連接螺栓應從管道側穿入。所以，要求與傳感器連接的管道法蘭處有足夠的空間。

 震動                  若管道系統有較強的震動，要求在傳感器二側上加支撐。

 重污染液體        若被測介質是嚴重污染液體或容易在管道上結垢的液體，最好把傳感器安裝在旁通管上，便有清洗。如圖所示

 聚四氟乙烯（PTFE）襯里     聚四氟乙烯在壓力下會變形，在安裝時，法蘭連接螺釘應均勻擰緊，如果用力不均勻，聚四氟乙烯管的翻邊易壓壞。因此，安裝時最好用力矩扳手均勻地擰緊連接螺栓。

傳感器接地

        傳感器產生的流量信號非常小，在滿量程時也只有幾個毫伏，所以傳感器接地良好。電磁流量計的接地要求有兩個方面：

• 從電磁流量計的作用原理和流量感應信號電流的回路來分析，傳感器和轉換器的接地端必須與被測介質同電位。
• 接地。以大地為零電位，減少外界干擾。一般情況下，工藝管道都是金屬管，本身都是接地的，這點要求很容易滿足。但是在外界電磁場干擾較大情況下，電磁流量計應另行設置接地裝置，接地線采用總截面大于4mm²  的多股銅線，傳感器的接地線絕不能接在電機或其它設備的公共底線上，以避免漏電流的影響。接地電阻應小于10Ω.

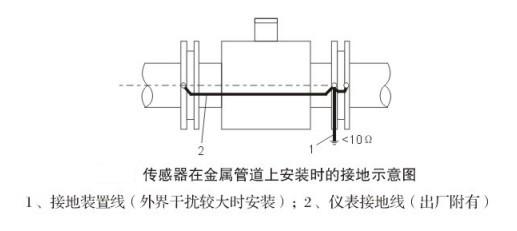

 A 傳感器在金屬管道上安裝（金屬管道內壁沒有絕緣涂層）,按下圖接地。

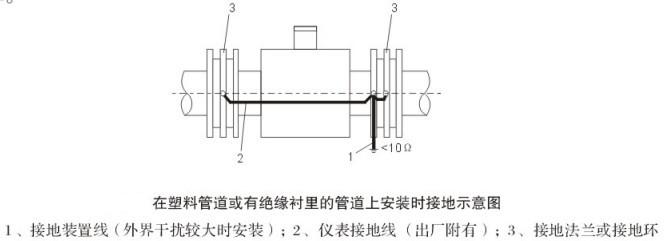

B  傳感器在塑料管道上或在有絕緣襯里的管道上安裝，傳感器的兩端應安裝接地環、或接地法蘭、或帶有接地電極的短管，按下圖接地。使管內流動的被測介質與大地短路，具有零電位，否則，電磁流量計無法正常工作。

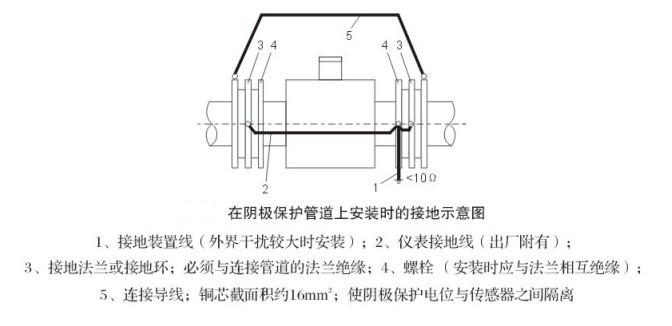

 C  傳感器在陰極保護管道上安裝時，必須在傳感器的兩端仔細安裝接地環（或接地法蘭），見下圖。因為有陰極保護的管道和地之間有一定的電位差，因此被測介質有很高的共模接地電位。所以傳感器必須使用接地環，否則電磁流量計無法正常工作。

注意：

• 接地環要裝在傳感器的兩側端面上，它們必須與連接管道的法蘭絕緣，通過接地線（2）與傳感器接地環相連，接地環的材質應能耐介質的腐蝕，制造廠提供的標準材料是不銹鋼IcrI8Ni9Ti.
• 儀表二側連接管的法蘭應該用截面積為16mm²的銅導線繞過傳感器相連，使陰極保護電位與傳感器之間隔離。

具有陰極防腐蝕保護的管道，傳感器與兩側連接管道之間時絕緣的。安裝時要注意下列個點：

對管道法蘭絕緣的接地環必須同時安裝在流量計的兩端。接地環、流量計和測量接地之間必須互相連接。

管道法蘭之間必須用銅質電纜（5）互相連接，但必須注意不要連到傳感器上去。

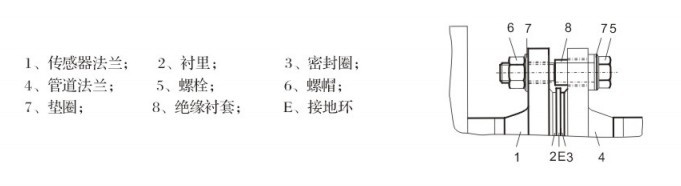

法蘭連接螺栓必須絕緣（如下圖）。用戶不朽使用絕緣材料制造的襯套和墊圈。
